電磁閥

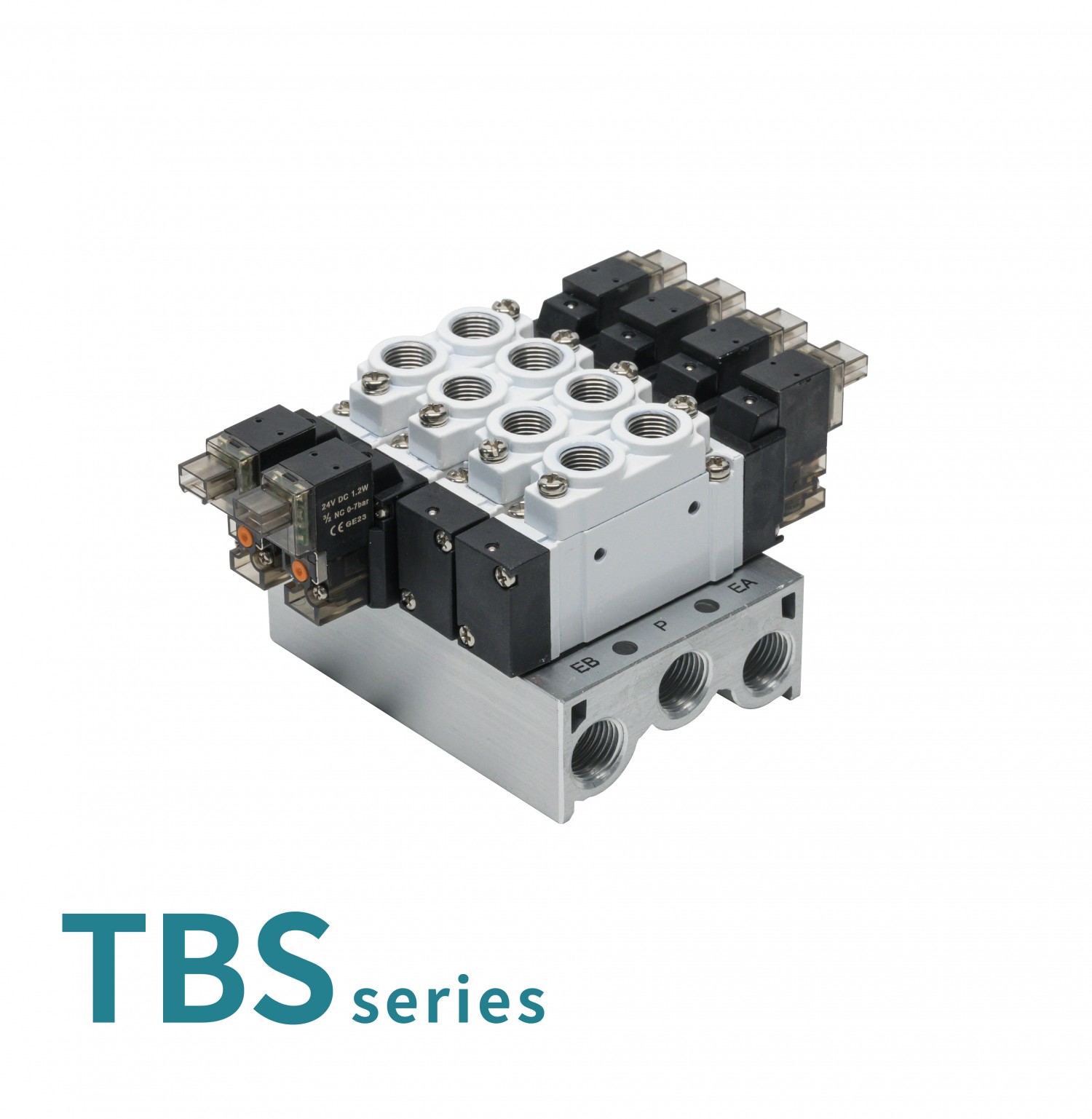

TBS系列 間接閥
商品編號：24K050004
TBS series /間接閥
 |
|

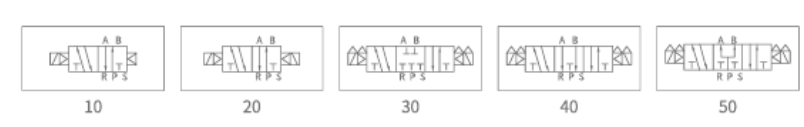

▋圖形符號 |
| ▋產品特性 |
|

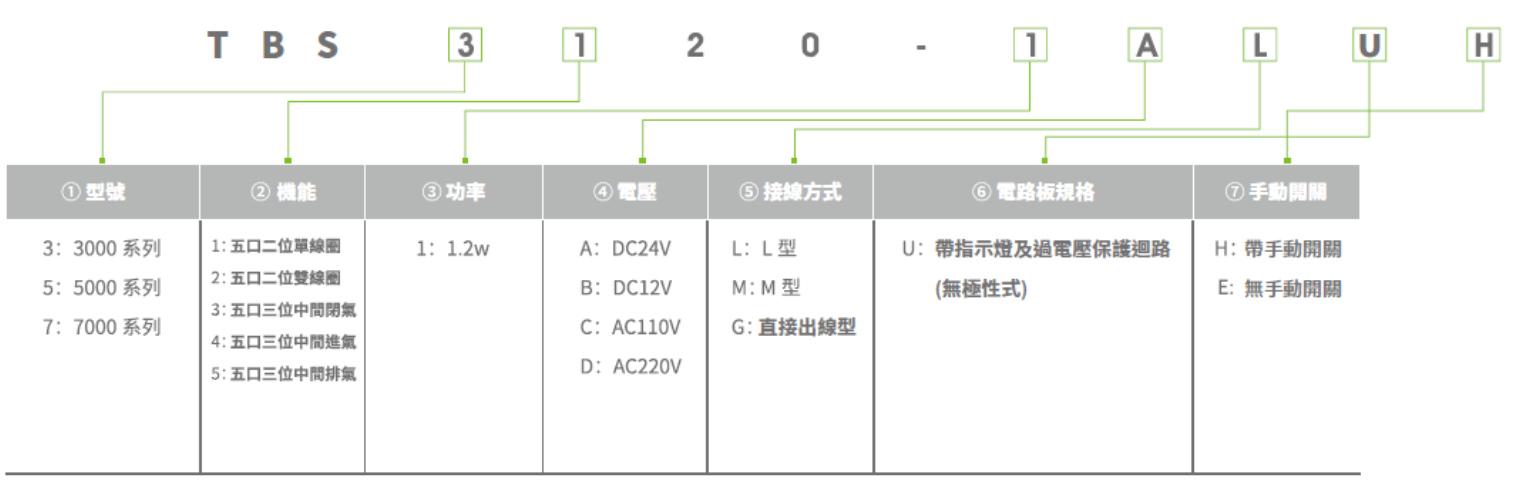

| ▋訂購代碼 |
 |
|
▋技術參數 |
| 型號 | 3000系列 | 5000系列 | 7000系列 | ||||||||||||
| 3120 | 3220 | 3320 | 3420 | 3520 | 5120 | 5220 | 5320 | 5420 | 5520 | 7120 | 7220 | 7320 | 7420 | 7520 | |
| 接管口徑 | M5 | G1/8" | G1/4" | ||||||||||||
| 機能 | 五口二位 | 五口三位 | 五口二位 | 五口三位 | 五口二位 | 五口三位 | |||||||||
| Cv值P-A/B | 0.16 | 0.13 | 0.13 | 0.13 | 0.15 | 0.49 | 0.49 | 0.45 | 0.41 | 0.61 | 0.93 | 0.93 | 0.70 | 0.65 | 0.97 |
| Cv值A/B-R/S | 0.18 | 0.13 | 0.13 | 0.13 | 0.13 | 0.61 | 0.61 | 0.46 | 0.59 | 0.46 | 0.81 | 0.81 | 0.63 | 0.82 | 0.58 |
| 最大動作頻率Hz | 20 | 20 | 5 | 5 | 5 | 15 | 15 | 3 | 3 | 3 | 15 | 15 | 3 | 3 | 3 |
| 應答時間 (ms/0.5Mpa時) |
12 | 12 | 15 | 15 | 15 | 19 | 19 | 32 | 32 | 32 | 31 | 50 | 50 | 50 | |
| 31 | |||||||||||||||
| 使用壓力範圍 | 0.15~0.7Mpa | ||||||||||||||
| 工作溫度 | -10~60°C(不凍結) | ||||||||||||||
| 使用流體 | 空氣 | ||||||||||||||
| 動作方式 | 內部Pilot式 | ||||||||||||||
| 功率 | 1.2W | ||||||||||||||
| 使用電壓範圍 | AC : ±15% DC : ±10% | ||||||||||||||
| 保護等級 | 防塵 | ||||||||||||||
| 耐熱等級 | B(130°) | ||||||||||||||
| 使用壽命 | 大於8000萬次 | ||||||||||||||
| 給油 | 無須給油 | ||||||||||||||
|
▋外部及安裝尺寸 |
 |
