氣缸

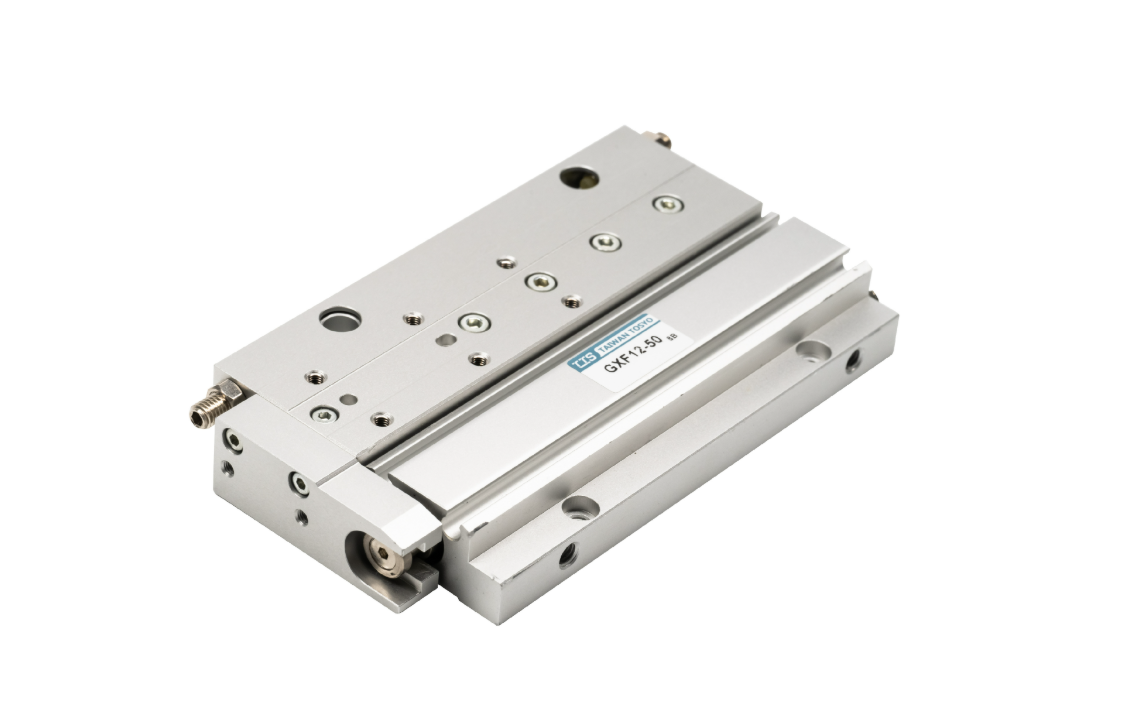

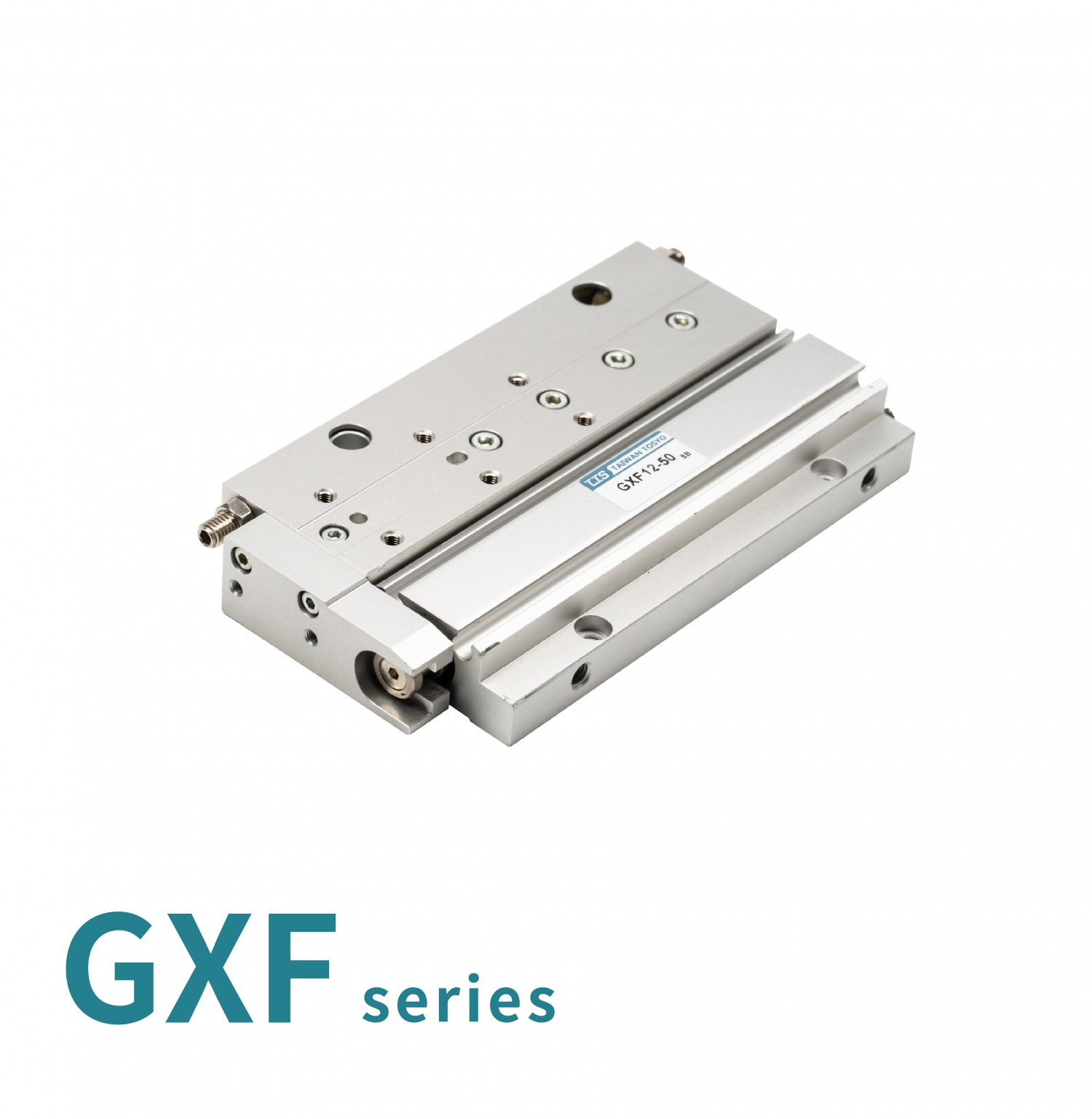

GXF系列 滑台氣缸
商品編號：19E060003
 |
 |
| GXF 氣缸特點 |
|
| ▋標準規格 |
| 型號 | GXF8 | GXF12 | GXF16 | GXF20 |
| 缸徑(mm) | Ø8 | Ø12 | Ø16 | Ø20 |
| 使用流體 | 空氣 | |||
| 作動方式 | 複動 | |||
| 最高使用壓力 | 0.7MPa | |||
| 最低使用壓力 | 0.15MPa | |||
| 環境寒流體溫度 | -10~+60°C(但未凍結) | |||
| 活塞速度 | 50~500mm/s(金屬線位 : 50~200mm/s) | |||
| 緩衝 | 橡膠緩衝 | |||
| 形程長度公差(mm) | ||||
| +1 0 |
||||
| 給油 | 不需要 | |||
| 接管口徑 | M5x0.8 | |||
|
▋標準規格 |
 |
|
▋磁性開關(選配) |
 |
|

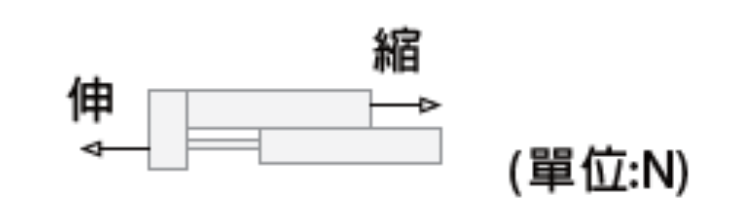

▋理論出力表 |
 |
| 氣缸 | 活富桿徑 | 作動方向 | 受壓面積(mm) | 使用壓力(MPa) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| Ø6 | Ø4 | 伸 | 50 | 10 | 15 | 20 | 25 | 30 | 35 |
| 縮 | 38 | 8 | 11 | 15 | 19 | 23 | 27 | ||
| Ø10 | Ø6 | 伸 | 113 | 23 | 34 | 45 | 57 | 68 | 79 |
| 縮 | 85 | 17 | 26 | 34 | 43 | 51 | 60 | ||
| Ø16 | Ø8 | 伸 | 201 | 40 | 60 | 80 | 101 | 121 | 141 |
| 縮 | 151 | 30 | 45 | 60 | 76 | 91 | 106 | ||
| Ø20 | Ø10 | 伸 | 314 | 63 | 94 | 126 | 157 | 188 | 220 |
| 縮 | 236 | 47 | 71 | 94 | 118 | 142 | 165 | ||
