氣缸

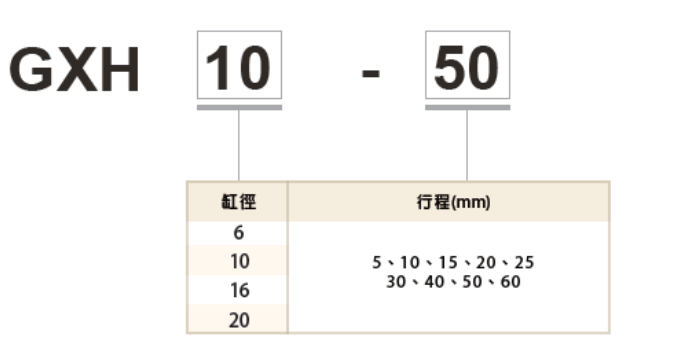

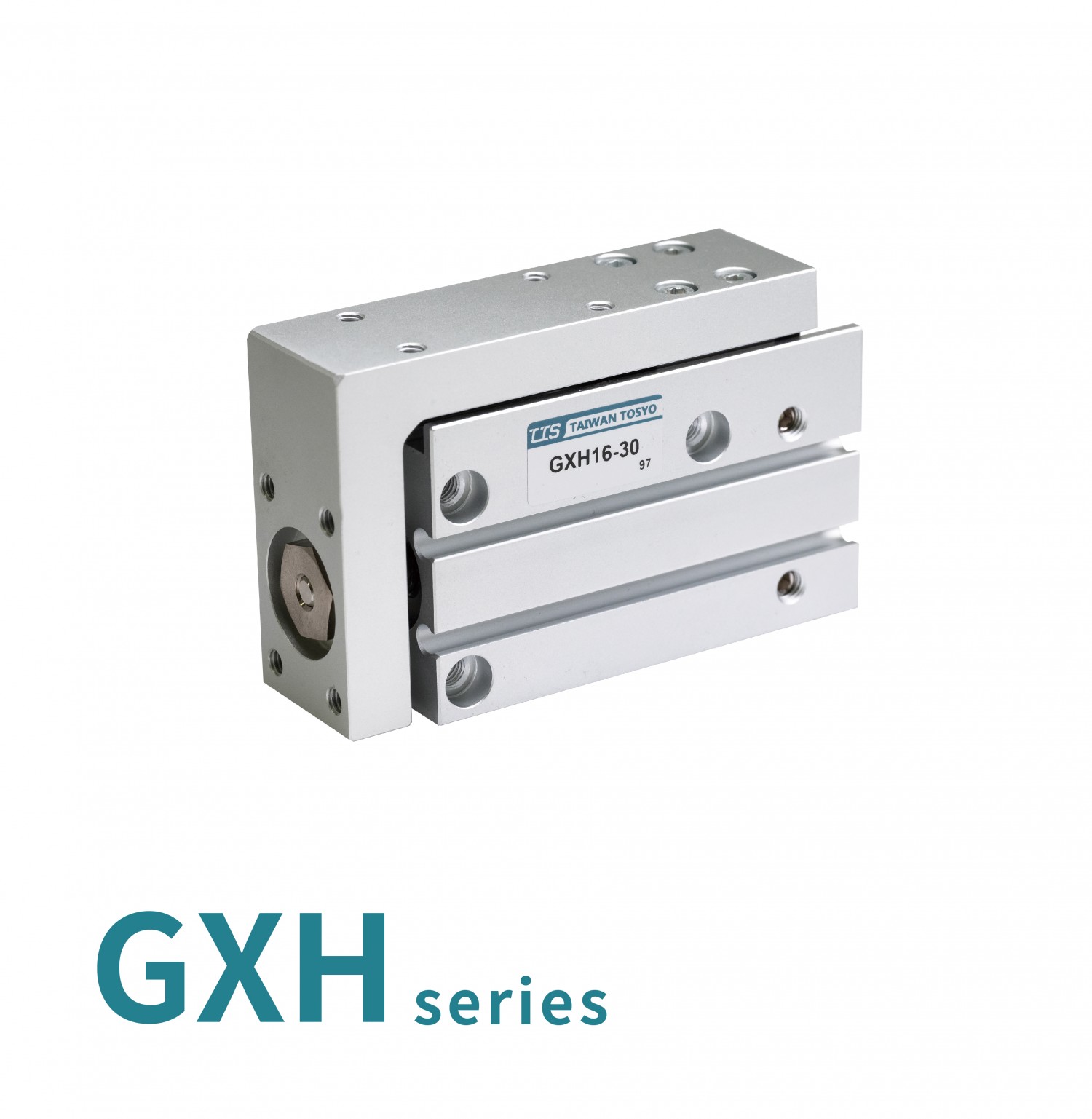

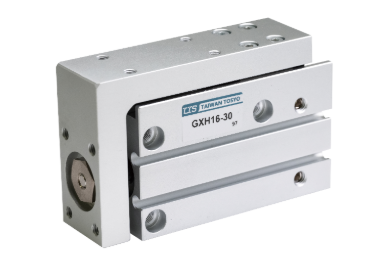

GXH系列 滑台氣缸
商品編號：24K140002
 |
 |
| GXH氣缸特點 |
|
| ▋標準規格 |
|
型號 |
GXH6 |
GXH10 |
GXH16 |
GXH20 |
|
缸徑(mm) |
Ø6 |
Ø10 |
Ø16 |
Ø20 |
|
使用流體 |
空氣 |
|||
|
作動方式 |
複動 |
|||
|
最高使用壓力 |
0.15MPa |
0.06MPa | 0.05MPa | |
|
最低使用壓力 |
0.7MPa |
|||
|
環境寒流體溫度 |
-10~+60°C(未凍結) |
|||
|
活塞速度 |
50~500mm/s(金屬線位 : 50~200mm/s) |
|||
|
緩衝 |
橡膠緩衝 |
|||
|
形程長度公差(mm) |
||||
|
+1 |
||||
|
給油 |
不需要 |
|||
|
接管口徑 |
M5x0.8 |
|||

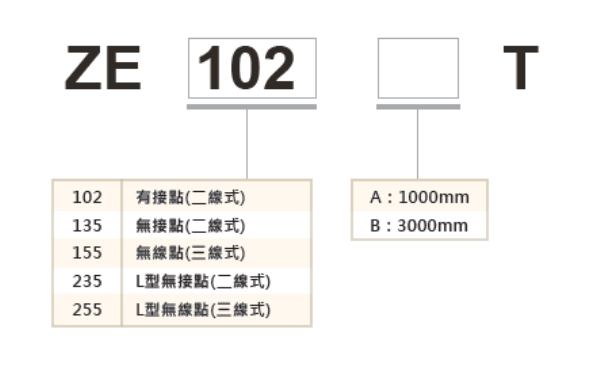

| ▋標準規格 | ▋磁性開關(選配) |
 |
 |
|
▋理論出力表 |
| 氣缸 | 活富桿徑 | 作動方向 | 受壓面積(mm) | 使用壓力(MPa) | |||||
| 0.3 | 0.5 | 0.7 | |||||||
| Ø6 | Ø3 | 伸 | 28.3 | 8.49 | 14.2 | 19.8 | |||
| 縮 | 21.2 | 6.36 | 10.6 | 14.8 | |||||
| Ø10 | Ø4 | 伸 | 78 | 23.6 | 39 | 55 | |||
| 縮 | 66 | 19.8 | 33 | 46 | |||||
| Ø16 | Ø6 | 伸 | 201 | 60.3 | 101 | 141 | |||
| 縮 | 172 | 51.6 | 86 | 121 | |||||
| Ø20 | Ø8 | 伸 | 314 | 94.2 | 157 | 220 | |||
| 縮 | 264 | 79.2 | 132 | 185 | |||||
