真空產生器

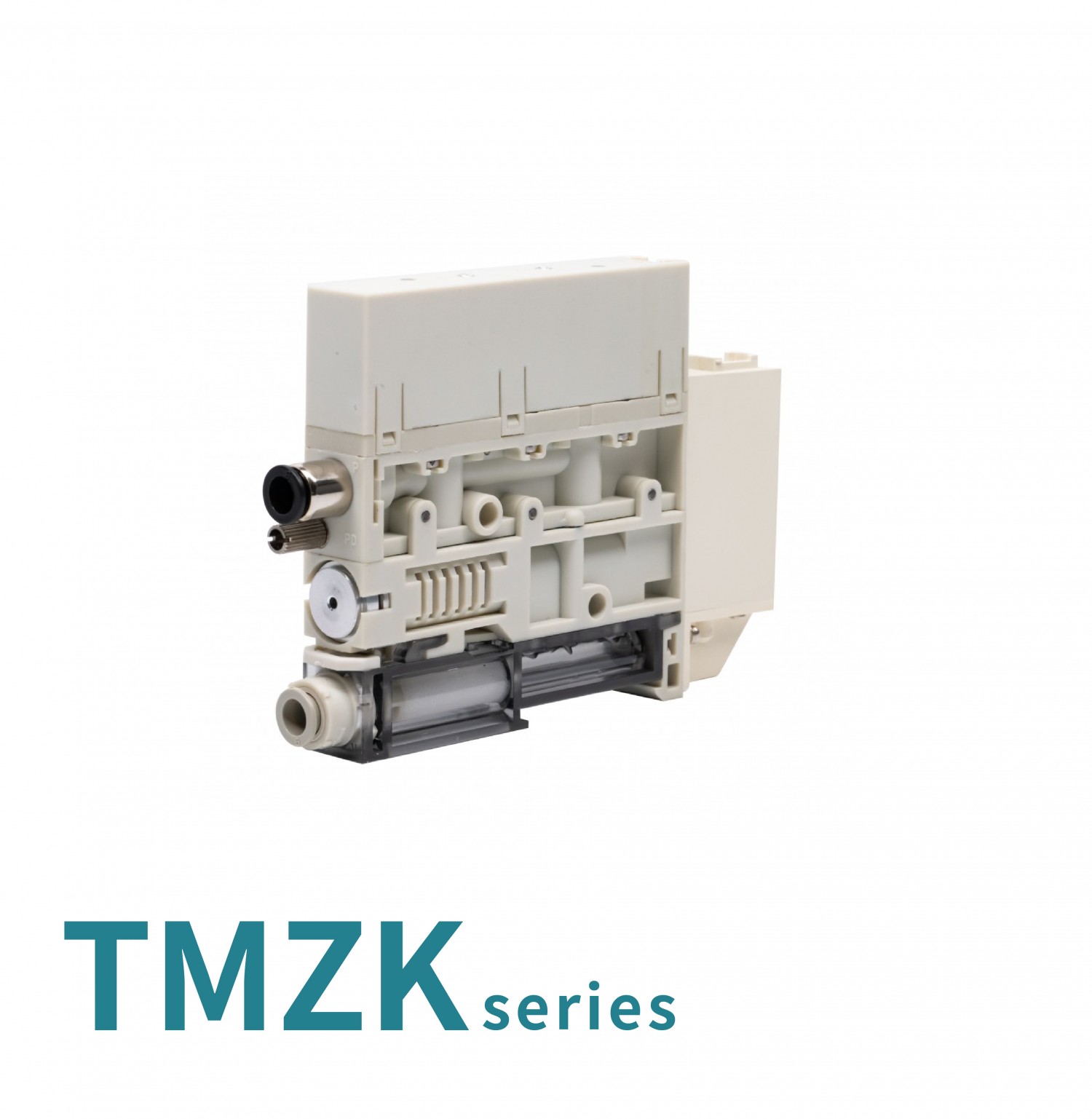

TMZK系列 真空產生器

TMZK系列 真空產生器

商品編號:24K050006



TMZK系列 真空產生器

真空產生器TMZK
真空產生器TMZK

真空產生器TMZK

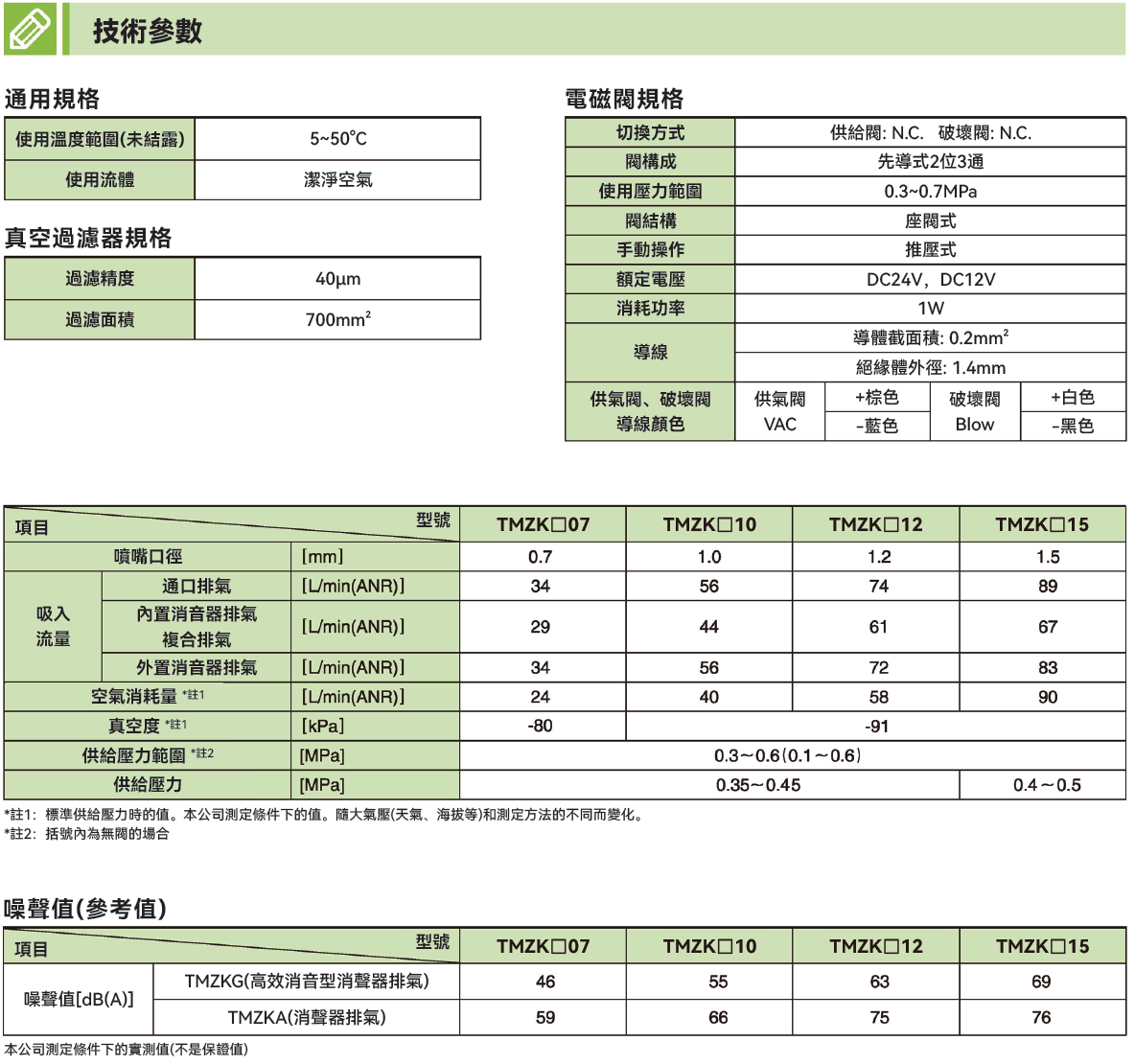

  通用規格
使用溫度範圍(未結霜) 5~50°C
使用流體 潔淨空氣


  真空過濾器規格
過濾精度 40µm
過濾面積 700mm2



   電磁閥規格
切換方式 供給閥: N.C.破壞閥: N.C
閥構成 先導式2位3通
使用壓力範圍 0.3~0.7MPa
閥結構 座閥式
手動操作 推壓式
額定電壓 DC24V,  DC12V
消耗功率 1W
導線 導體截面積: 0.2mm2
絕緣體外徑: 1.4mm
供氣閥、破壞閥
導線顏色
供氣閥
VAC
+棕色 破壞閥 +白色
-藍色 -黑色


               項 目        \        型 號 TMZK 07 TMZK 10 TMZK012 TMZK 15
噴嘴口徑 [mm] 0.7 1.0 1.2 1.5
吸入
流量
通口排氣 [L/min(ANR)] 34 56 74 89
內置消音器排氣
複合排氣
[L/min(ANR)] 29 44 61 67
外置消音器排氣 [L/min(ANR)] 34 56 72 83
空氣消耗量*註1 [L/min(ANR)] 24 40 58 90
真空度*註1 [kPa] -80 -91
供給壓力範圍*註2 [MPa] 0.3~0.6 (0.1~0.6)
供給壓力 [MPa] 0.35~0.45 0.4~0.5
   *註1: 標準供給壓力時的值。本公司測定條件下的值。隨大氣壓(天氣、海拔等) 和測定方法的不同而變化。
   *註2: 括號內為無閥的場合

噪聲值(參考值)
 項 目        \        型 號 TMZK 07 TMZK 10 TMZK 12 TMZK 15
噪聲值[db(A)] TMZKG(高效消音型消聲器排氣) 48 55 63 69
TMZKA(消聲器排氣) 59 66 75 76
本公司測定條件下的實測值(不是保證值)
