TSC 標準型調速閥

TSC 標準型調速閥

商品編號:18K090004

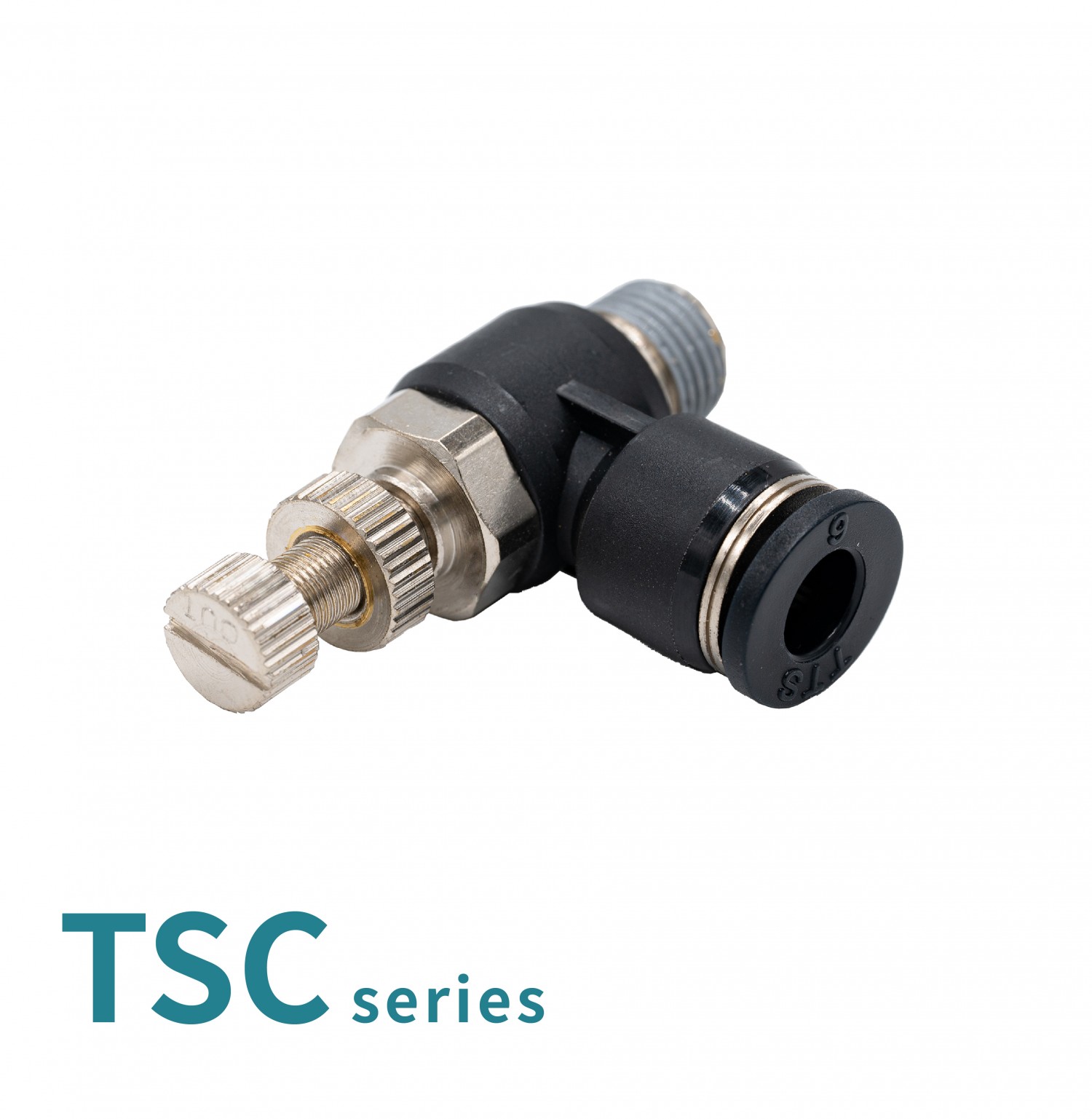

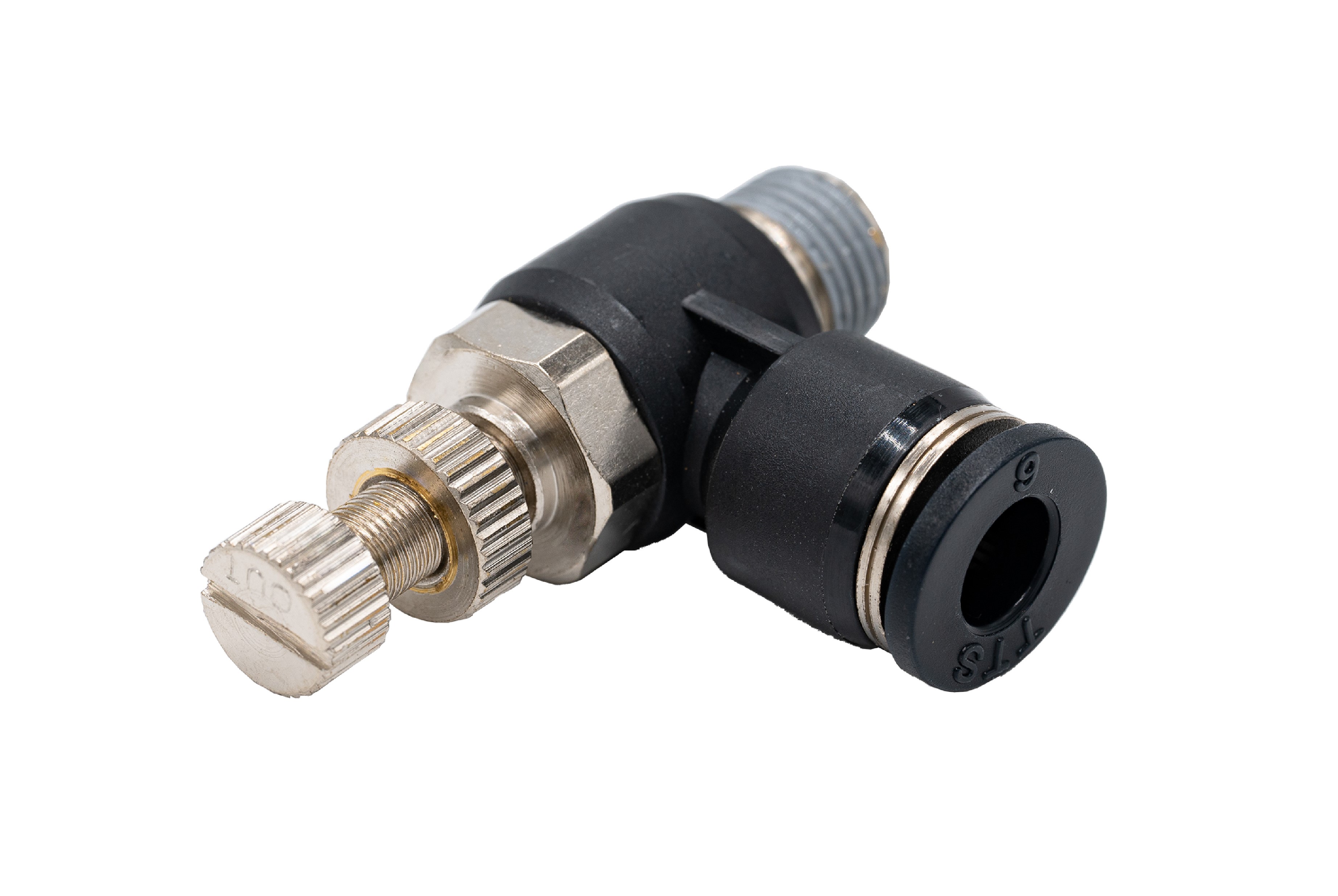

TSC標準型調速閥

TSC 標準型調速閥 Standard Type Speed Controllers

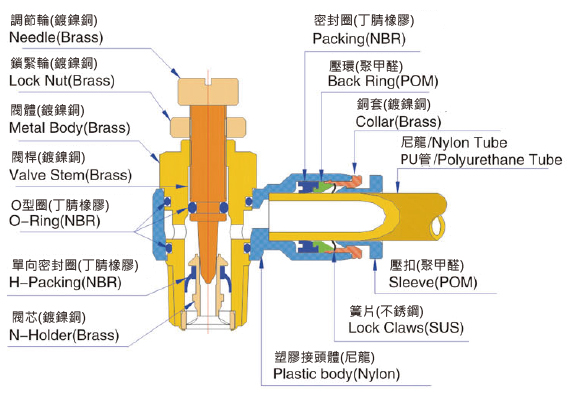

特點 結構示意圖
  • 執行元件的速度控制器。
  • 鍍鎳的銅體可以防腐蝕和污染。
  • 所有R和NPT螺紋膠都起密封作用。
  • 所有直螺紋都用標準的O型圈。
  TSC 標準型調速閥

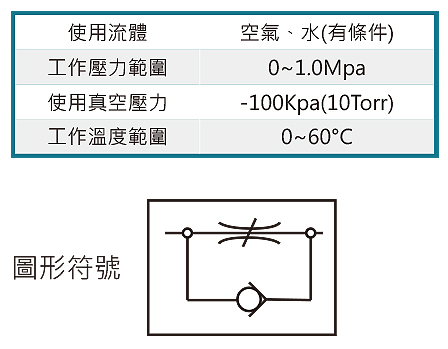

技術條件

使用流體 空氣、水(有條件)
工作壓力範圍 0~1.0Mpa
使用真空壓力 -100Kpa(10Torr)
工作溫度範圍 0~60°C

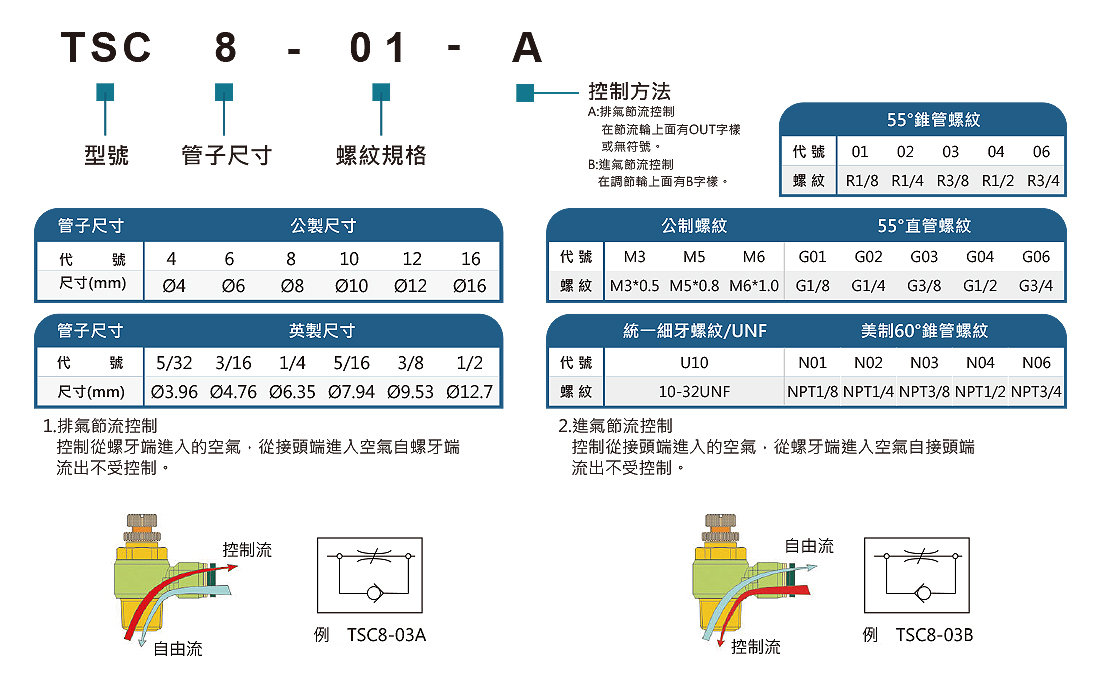

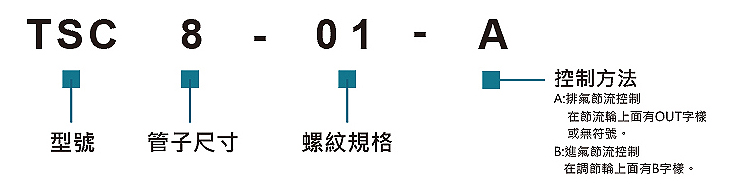

訂購型號 (例)

55° 錐管螺紋
代號 01 02 03 04 06
螺紋 R1/8 R1/4 R3/8 R1/2 R3/4
管子尺寸 公製尺寸
代  號 4 6 8 10 12 16
尺寸 (mm) Ø4 Ø6 Ø8 Ø10 Ø12 Ø16
  公制螺紋                    55° 直管螺紋
代  號 M3 M5 M6 G01 G02 G03 G04 G06
螺  紋 M3*0.5 M5*0.8 M6*1.0 G1/8 G1/4 G3/8 G1/2 G3/4
管子尺寸 英製尺寸
代  號 5/32 3/16 1/4 5/16 3/8 1/2
尺寸 (mm) Ø3.96 Ø4.76 Ø6.35 Ø7.94 Ø9.53 Ø12.7

統一細牙螺紋 /UNF                            美制60° 錐管螺紋
代 號 U10 N01 N02 N03 N04 N06
螺  紋 10-32UNF NPT1/8 NPT1/4 NPT3/8 NPT1/2 NPT3/4

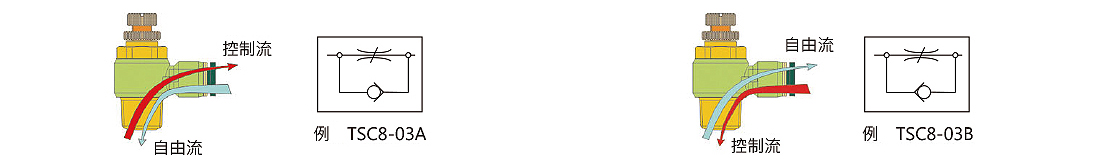

1.排氣節流控制
   控制從螺牙端進入的空氣,從接頭端進入空氣自螺牙端
   流出不受控制。

2.進氣節流控制

控制從接頭端進入的空氣,從螺牙端進入空氣自接頭端
   流出不受控制。
