TPL  通用型快速接頭

TPL 通用型快速接頭

商品編號:18K090006

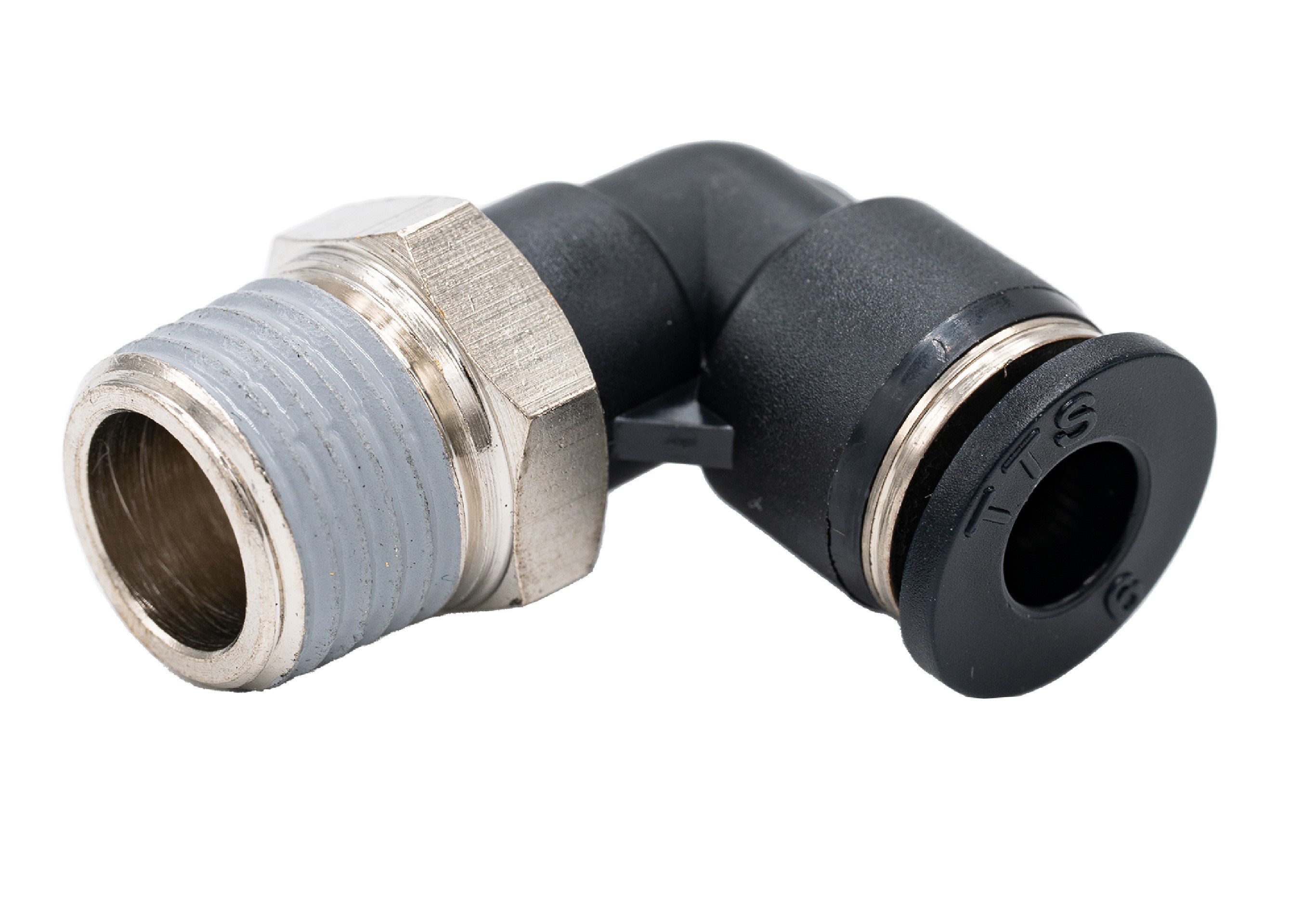

TPL通用型快速接頭

TPL 通用型快速接頭 Universal Type Quick Fittings



特點

  • 快速接頭用於氣動管類配置。
  • 安裝後,管道的方向可以任意自由改變。
  • 鍍鎳的銅體可以防腐蝕和汙染。
  • 所有直螺紋都用標準的O型環。
  • 快速接頭種類繁多,可以在氣管類系統中的所有需要。
  • 所有R和NPT螺紋膠都起密封作用。
結構示意圖
TPL 通用型快速接頭


技術條件

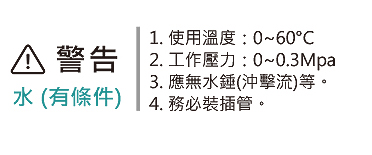

使用流體 空氣、水(有條件)
工作壓力範圍 0~1.0Mpa
使用真空壓力 -100Kpa(10Torr)
工作溫度範圍 -10~60°C

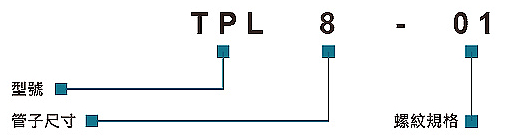

訂貨型號(例)

TPL 通用型快速接頭

  55°錐管螺紋
代號 01 02 03 04 06
螺紋 R1/8 R1/4 R3/8 R1/2 R3/4
管子尺寸 公製尺寸
代號 4 5 8 10 12 14 16
尺寸(mm) ø4 ø6 ø8 ø10 ø12 ø14 ø16
    公制螺紋 55°直管螺紋
代號 M3 M5 M6 G01 G02 G03 G04 G06
螺紋 M3*0.5 M5*0.8 M6*1.0 G1/8 G1/4 G3/8 G1/2 G3/4
管子尺寸 英製尺寸
代號 1/8 5/32 3/16 1/4 5/16 3/8 1/2
尺寸(mm) ø3.17 ø3.96 ø4.76 ø6.35 ø7.94 ø9.53 ø12.7
  統一細牙螺紋/UNF 美制60°錐管螺紋
代號 U10 N01 N02 N03 N04 N06
螺紋 10-32UNF NPT1/8 NPT1/4 NPT3/8 NPT1/2 NPT3/4
