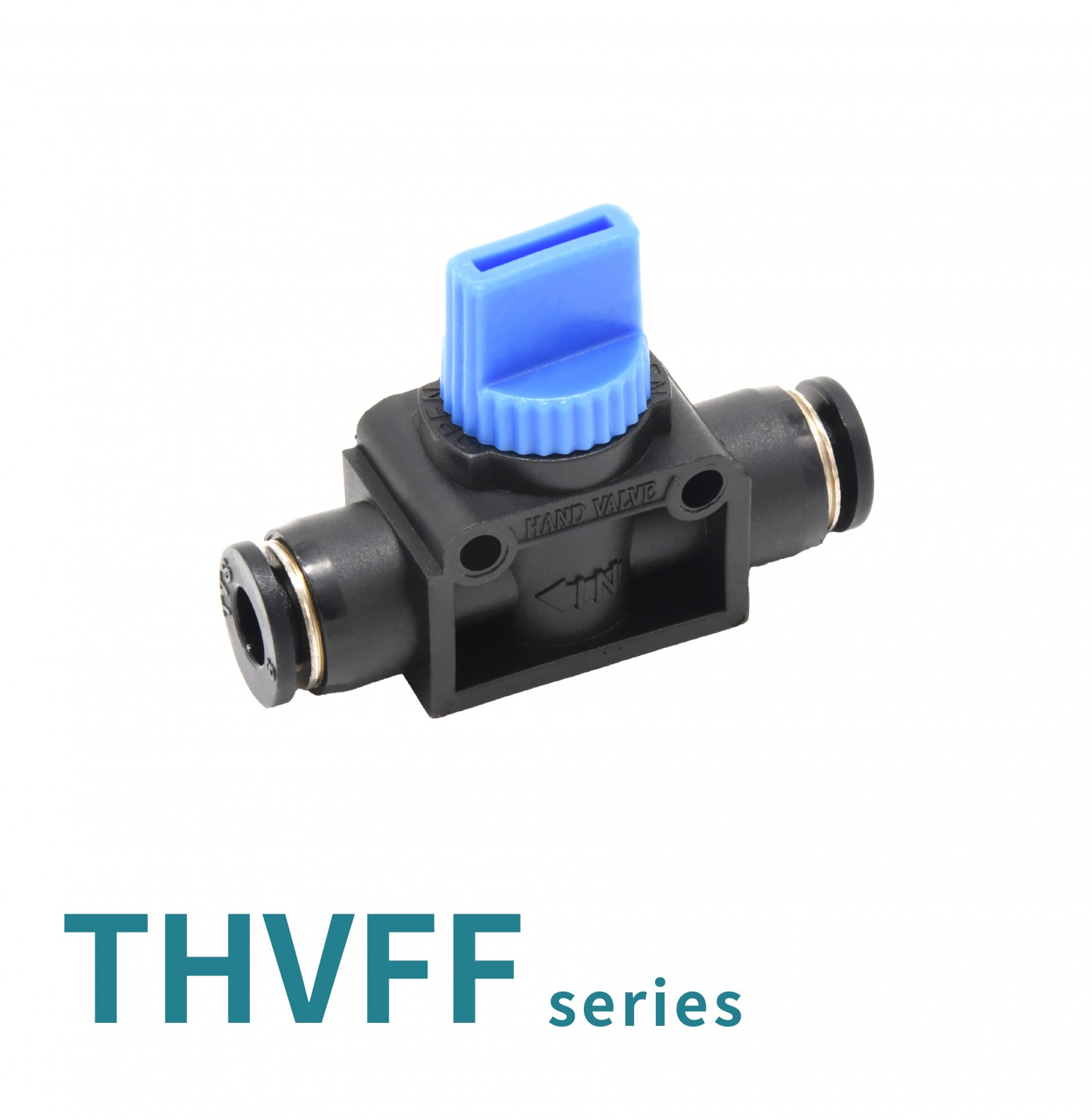

THVFF 手控閥

THVFF 手控閥

商品編號：18K130013

我要詢問

手控閥THVFF

THVFF 手控閥 Check Valves

▋特點

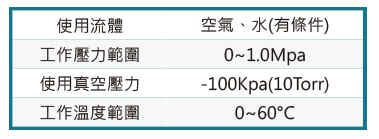

▋技術條件

控制氣動裝置空氣壓力的開與關。
當閥門關閉時，會自動排出輸出端（設備）中殘餘的氣壓，以保護設備的管路及儀表，同時也確保維修時的安全。

使用流體	空氣、水(有條件)
工作壓力範圍	0~1.0Mpa
使用真空壓力	-100Kpa(10Torr)
工作溫度範圍	0~60°C

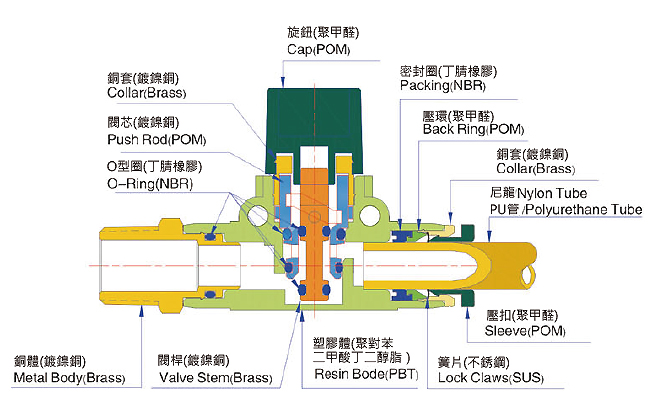

▋結構示意圖

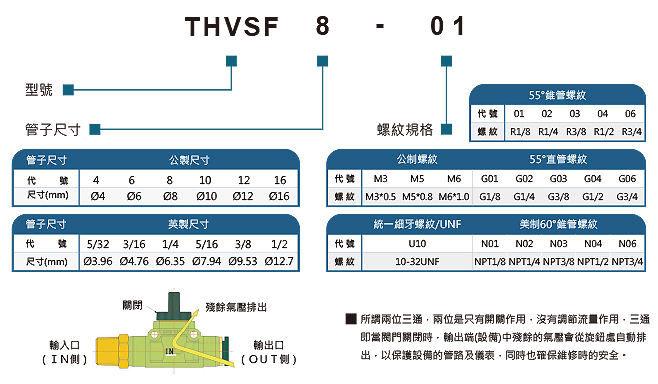

▋訂貨型號(例)

手控閥

	55°錐管螺紋
代號	01	02	03	04	06
螺紋	R1/8	R1/4	R3/8	R1/2	R3/4

管子尺寸	公制尺寸
代號	4	6	8	10	12	16
尺寸(mm)	ø4	ø6	ø8	ø10	ø12	ø16

	公制螺紋			55°直管螺紋
代號	M3	M5	M6	G01	G02	G03	G04	G06
螺紋	M3*0.5	M5*0.8	M6*1.0	G1/8	G1/4	G3/8	G1/2	G3/4

管子尺寸	英製尺寸
代號	5/32	3/16	1/4	5/16	3/8	1/2
尺寸(mm)	ø3.96	ø4.76	ø6.35	ø7.94	ø9.53	ø12.7

	統一細牙螺紋/UNF	美制60°錐管螺紋
代號	U10	N01	N02	N03	N04	N06
螺紋	10-32UNF	NPT1/8	NPT1/4	NPT3/8	NPT1/2	NPT3/4

手控閥

所謂兩位三通，兩位是只有開關作用，沒有調節流量作用，三通即當閥門關閉時，輸出端(設備)中殘餘的氣壓，會從旋鈕處自動排出，以保護設備的管路及儀表，同時也確保維修時的安全。
