電動滑台/電動缸

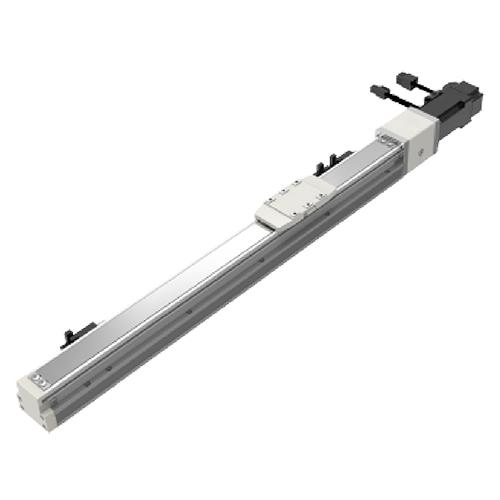

TAF 內嵌式螺桿滑台
商品編號：23E190001
 |
TAF
|
 .png) |

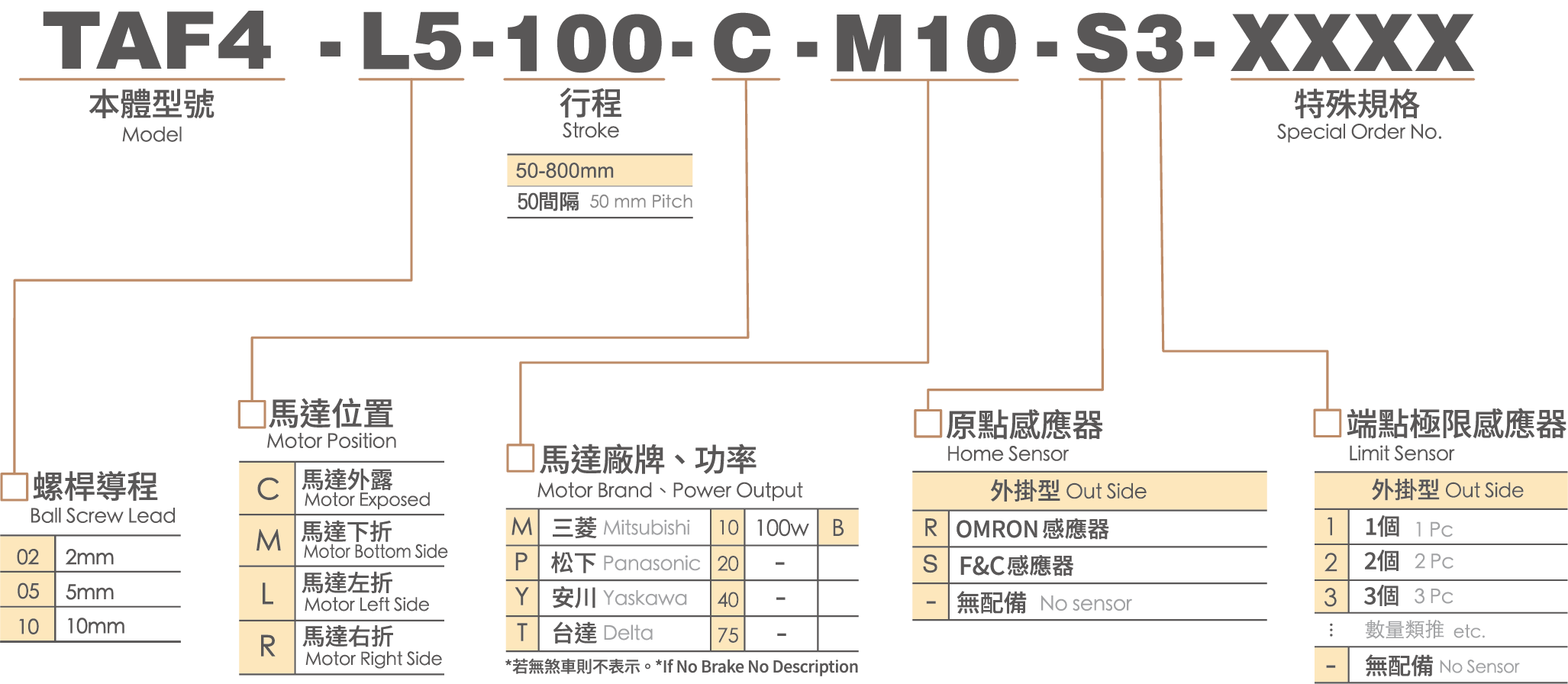

▋型號說明 |
▋全系列規格 |
| 型號 | TAF4 | TAF5 | TAF8 | TAF12 | TAF15 | TAF5S | TAF8S | |
| 位置重複精度(mm) | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |
| 螺桿導程(mm) | 2/5/10 | 2/5/10/20 | 2/10/20 | 5/10/20/32 | 5/10/20/40 | 2 | 5 | |
| 最高速度(mm/s) | 100/250/ 500 |
100/250/500/ 1000 |
250/500/ 1000 |
250/500/ 1000/1600 |
250/500/ 1000/2000 |
100 | 250 | |
| 最大可搬重量 | 水平(kg) | 25/20/12 | 30/30/15/10 | 50/30/18 | 110/88/40/30 | 120/120/83/43 | 30 (雙滑座) |
50 (雙滑座) |
| 垂直(kg) | 8/8/3.5 | 10/10/5/2.5 | 15/8/3 | 33/22/10/8 | 50/40/25/12 | 10 (雙滑座) |
15 (雙滑座) |
|
| 定格推力(N) | 854/285/142 | 54/341/ 170/85 |
683/341/174 | 1330/688/ 348/208 |
2563/12/ 1640/320 |
854 | 683 | |
| 標準行程(mm) | 50-800 | 50-800 | 50-1100 | 50-1250 | 50-1200 | 25-325/25間隔 | 25-450/25間隔 | |
| *行程超過600時，會產生螺桿偏擺，此時請將速度調降 *馬達加減速設定0.2秒 |
