電動滑台/電動缸

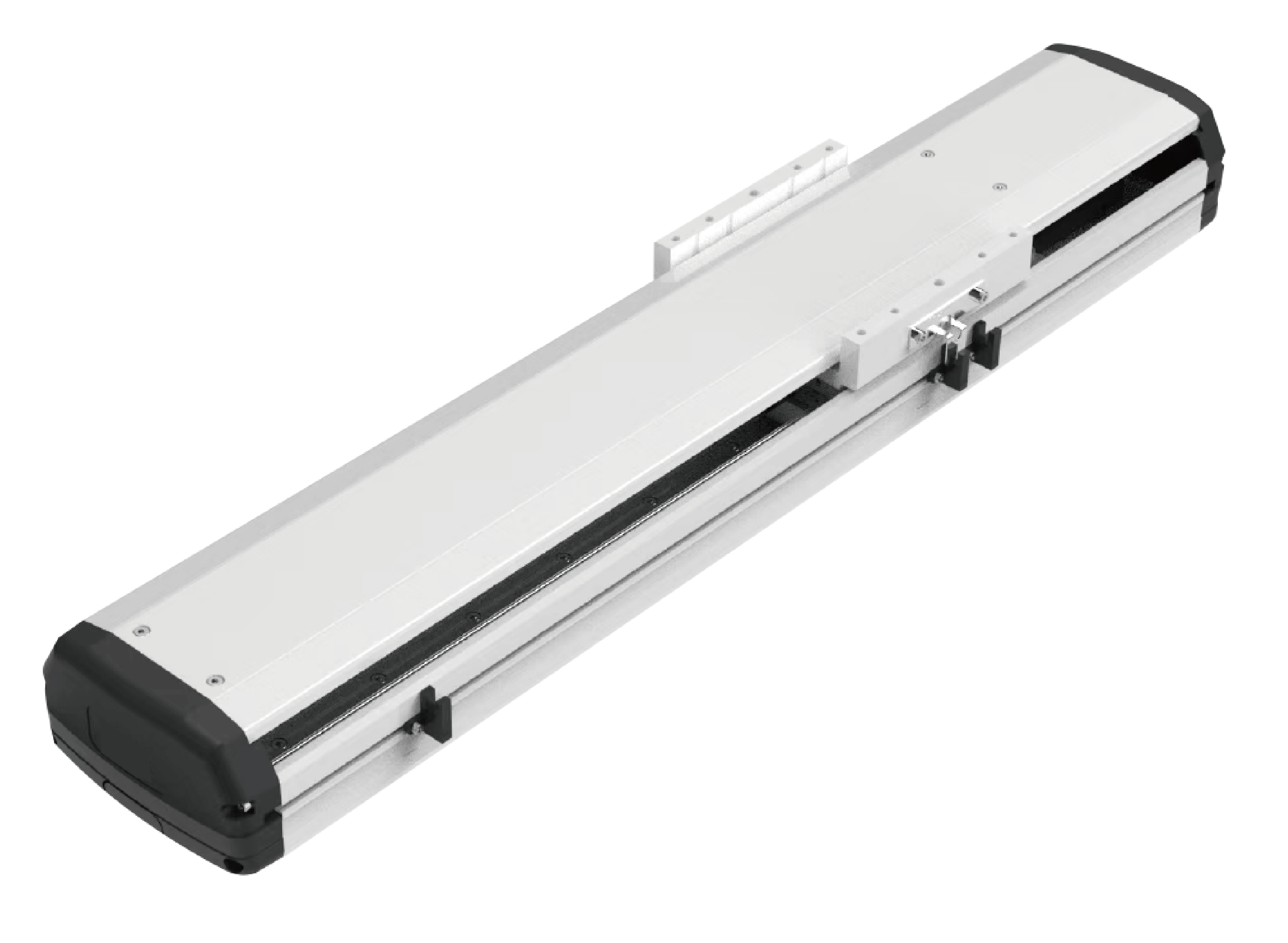

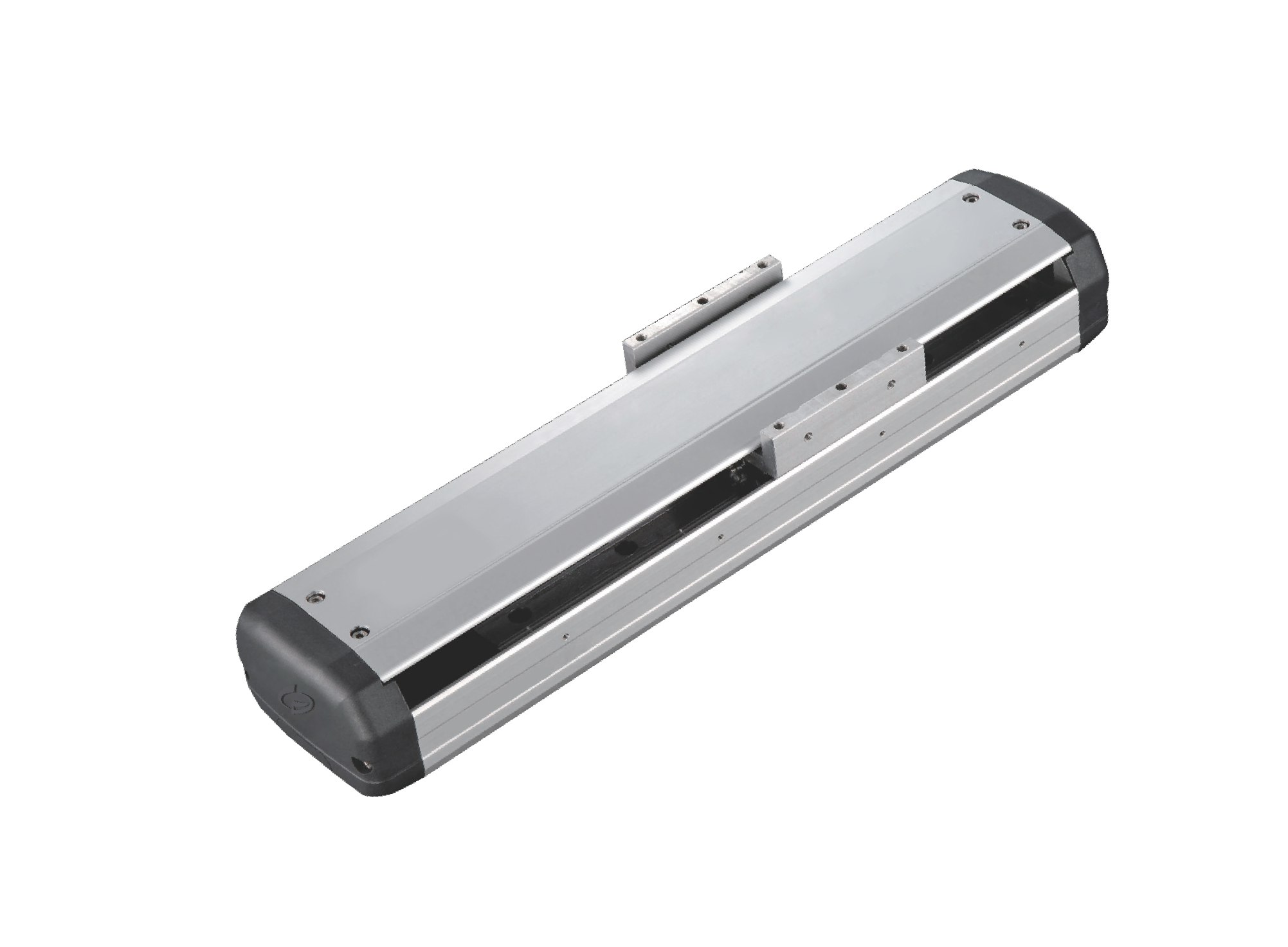

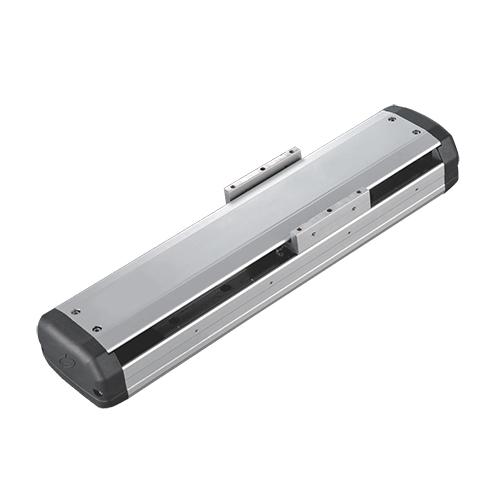

TSF 標準螺桿滑台
商品編號：23E190002
|
|
TSF
標準螺桿滑台
|
 |
|
.png) |

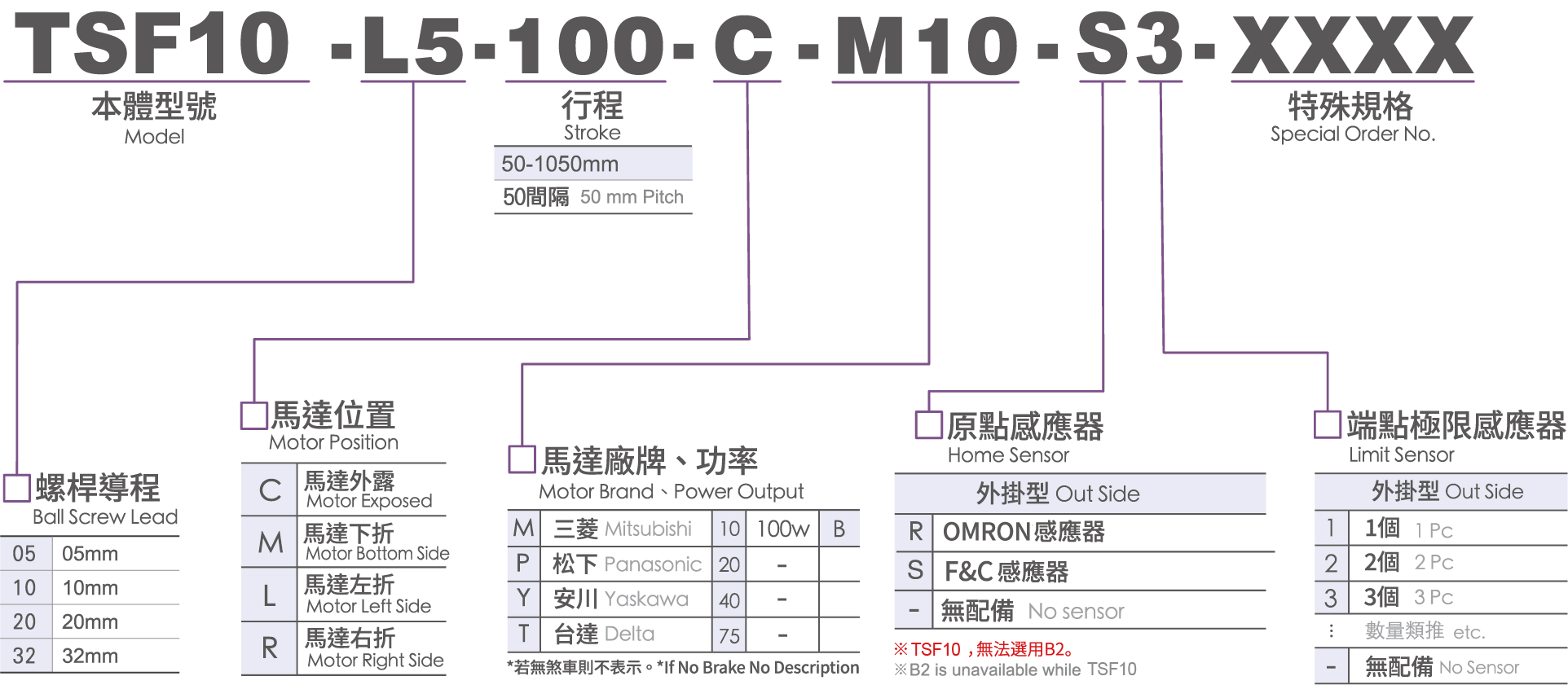

▋型號說明 |
▋全系列規格 |
| 型號 | TSF10 | TSF12 | TSF13 | TSF14 | TSF17 | |
| 位置重複精度(mm) | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |
| 螺桿導程(mm) | 5/10/20/32 | 5/10/20/32 | 5/10/20/32 | 5/10/20/32 | 5/10/20/40 | |
| 最高速度(mm/s) | 250/500/ 1000/1600 |
250/500/ 1000/1600 |
250/500/ 1000/1600 |
250/500/ 1000/1600 |
250/500/ 1000/2000 |
|
| 最大 可搬重量 |
水平(kg) | 50/30/18/5 | 50/30/18/5 | 70/47/24/13 | 95/75/35/15 | 120/110/75/22 |
| 垂直(kg) | 12/8/3/- | 12/10/3/- | 17/12/6/- | 27/18/7/- | 40/30/14/7 | |
| 定格推力(N) | 341/170/85/53 | 341/170/85/53 | 683/341/174/107 | 683/341/174/8107 | 1388/694/347/174 | |
| 標準行程(mm) | 50-1050 | 50-1050 | 50-1050 | 50-1050 | 50-1250 | |
| 型號 | TSF22 | TSF27 | TSF17M | TSF22M | |
| 位置重複精度(mm) | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |
| 螺桿導程(mm) | 5/10/25/40 | 10/20/32 | 5/10/20/32 | 5/10/20/40 | |
| 最高速度(mm/s) | 250/500/ 1250/2000 |
333/666/1066 | 200/400/800/1280 | 200/400/800/1600 | |
| 最大 可搬重量 |
水平(kg) | 150/150/105/43 | 320/180/75 | 110/90/40/30 | 130/130/85/43 |
| 垂直(kg) | 55/45/20/12 | 150/75/35 | 33/22/10/8 | 50/40/25/12 | |
| 定格推力(N) | 2563/1281/640/320 | 3820/1910/1195 | 1388/694/347/218 | 2563/1281/640/320 | |
| 標準行程(mm) | 50-1500 | 50-1950 | 800-2200 | 850-2400 | |
