微調平台

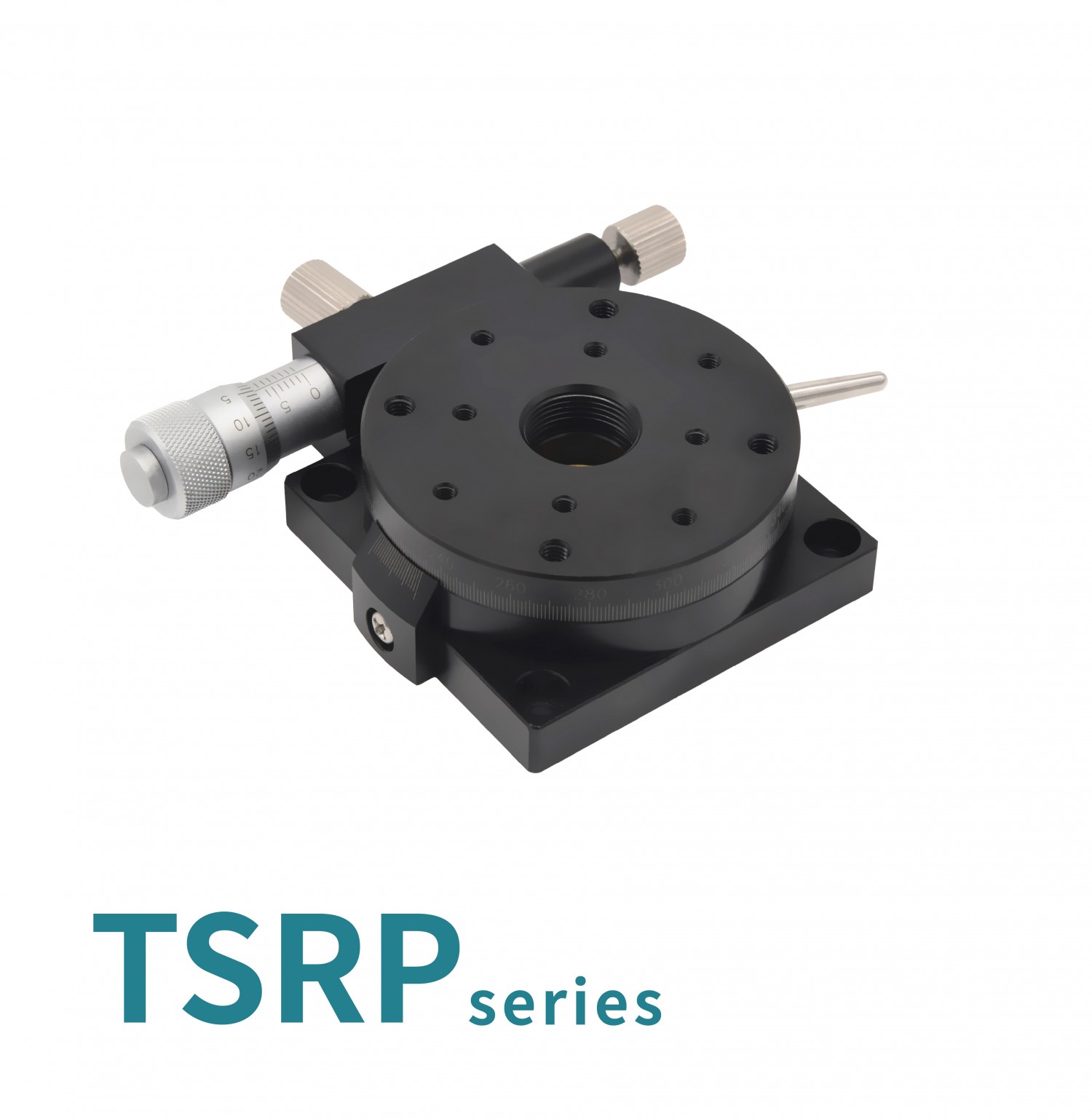

TSRP 旋轉型微調平台
商品編號：24K120001
TSRP 旋轉型微調平台 |
 |

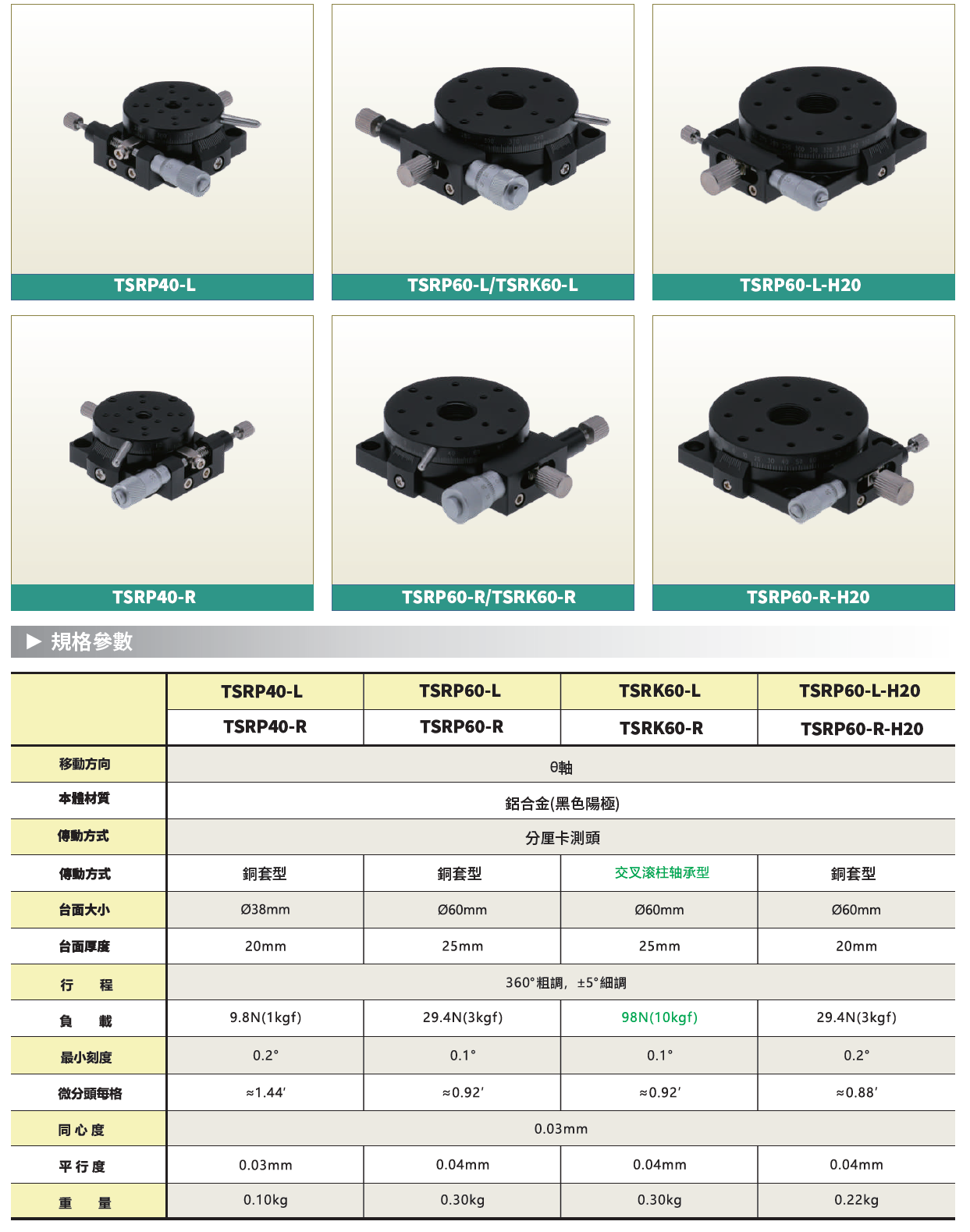

▋規格參數 |

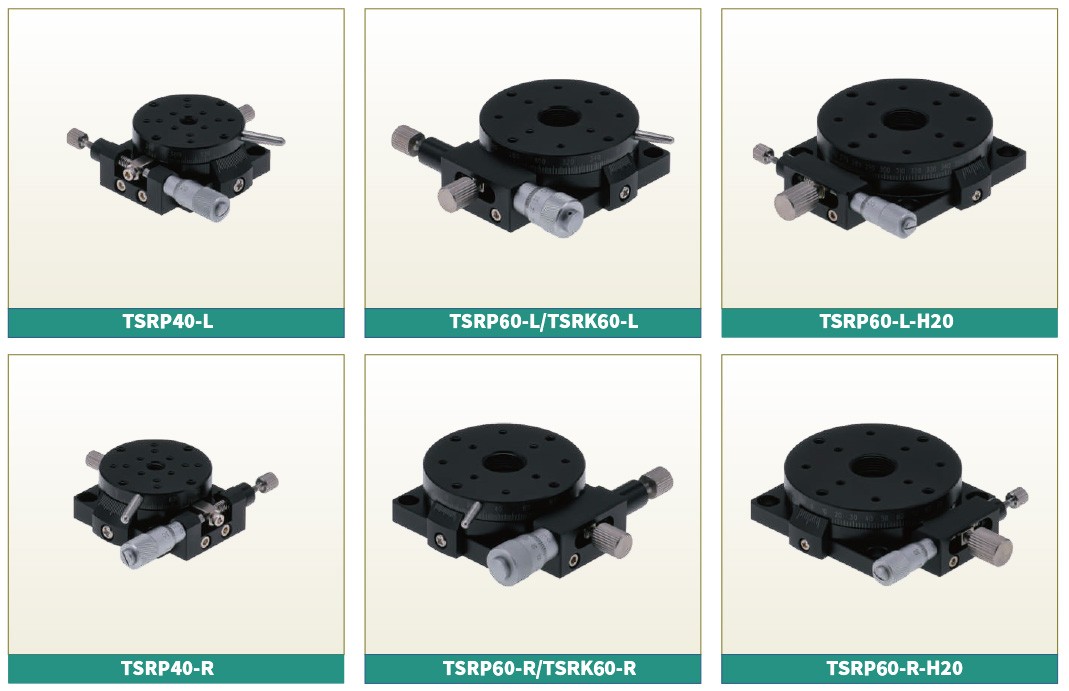

| TSRP40-L | TSRP60-L | TSRK60-L | TSRP60-L-H20 | |
| TSRP40-R | TSRP60-R | TSRK60-R | TSRP60-R-H20 | |
| 移動方向 | θ軸 | |||
| 本體材質 | 鋁合金 (黑色陽極) | |||
| 傳動方式 | 分厘卡測頭 | |||
| 傳動方式 | 銅套型 | 銅套型 | 交叉滾柱軸承型 | 銅套型 |
| 台面大小 | ∅38mm | ∅60mm | ∅60mm | ∅60mm |
| 台面厚度 | 20mm | 25mm | 25mm | 20mm |
| 行 程 | 360°粗調， ±5°細調 | |||
| 負 載 | 9.8N(1kgf) | 29.4N(3kgf) | 98N(10kgf) | 29.4N(3kgf) |
| 最小刻度 | 0.2° | 0.1° | 0.1° | 0.2° |
| 微分頭每格 | ≈1.44' | ≈0.92' | ≈0.92' | ≈0.88' |
| 同 心 度 | 0.03mm | |||
| 平 行 度 | 0.03mm | 0.04mm | 0.04mm | 0.04mm |
| 重 量 | 0.10kg | 0.30kg | 0.30kg | 0.22kg |
