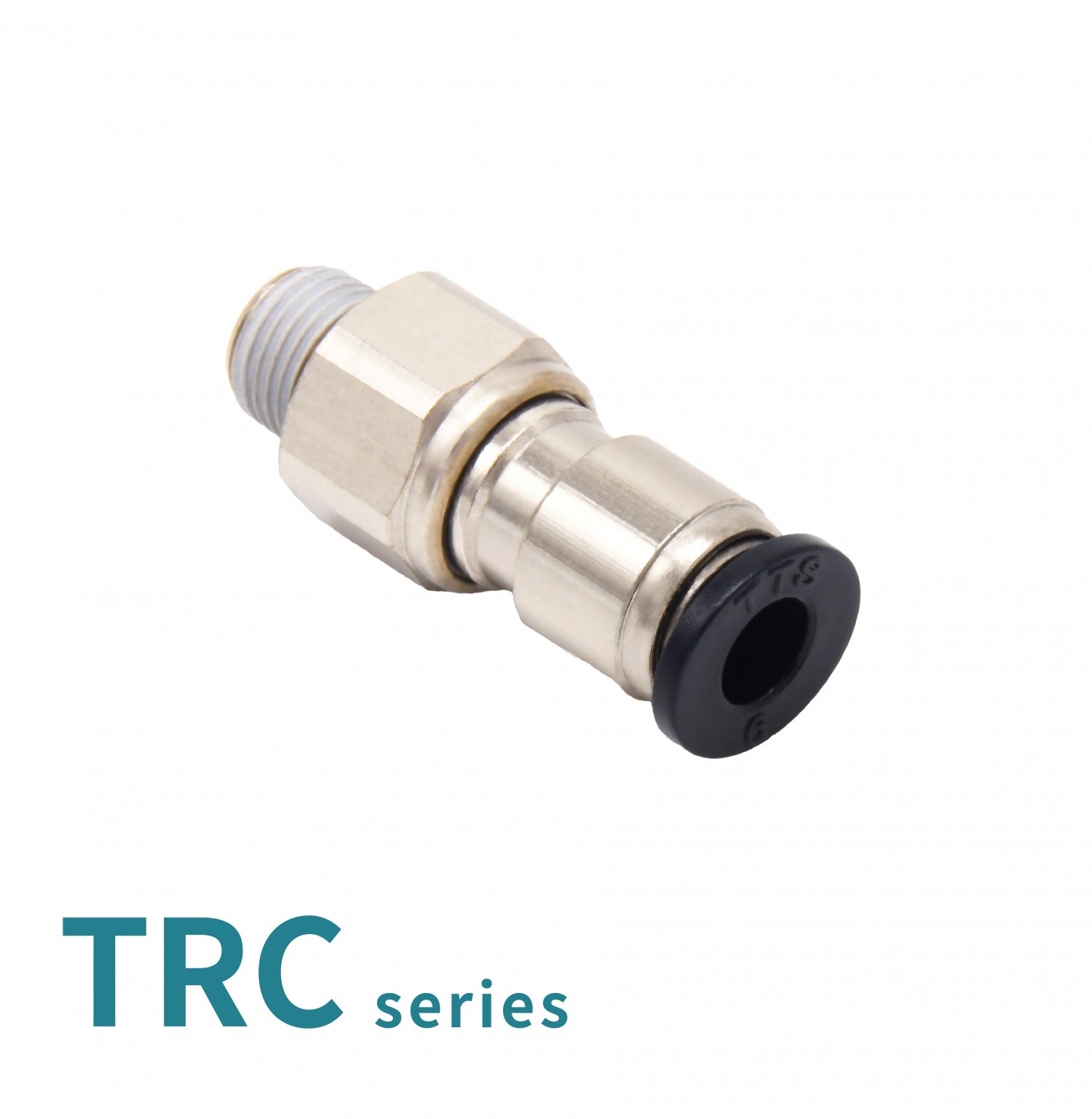

TRC 旋轉接頭

TRC 旋轉接頭

商品編號：18K090007

我要詢問

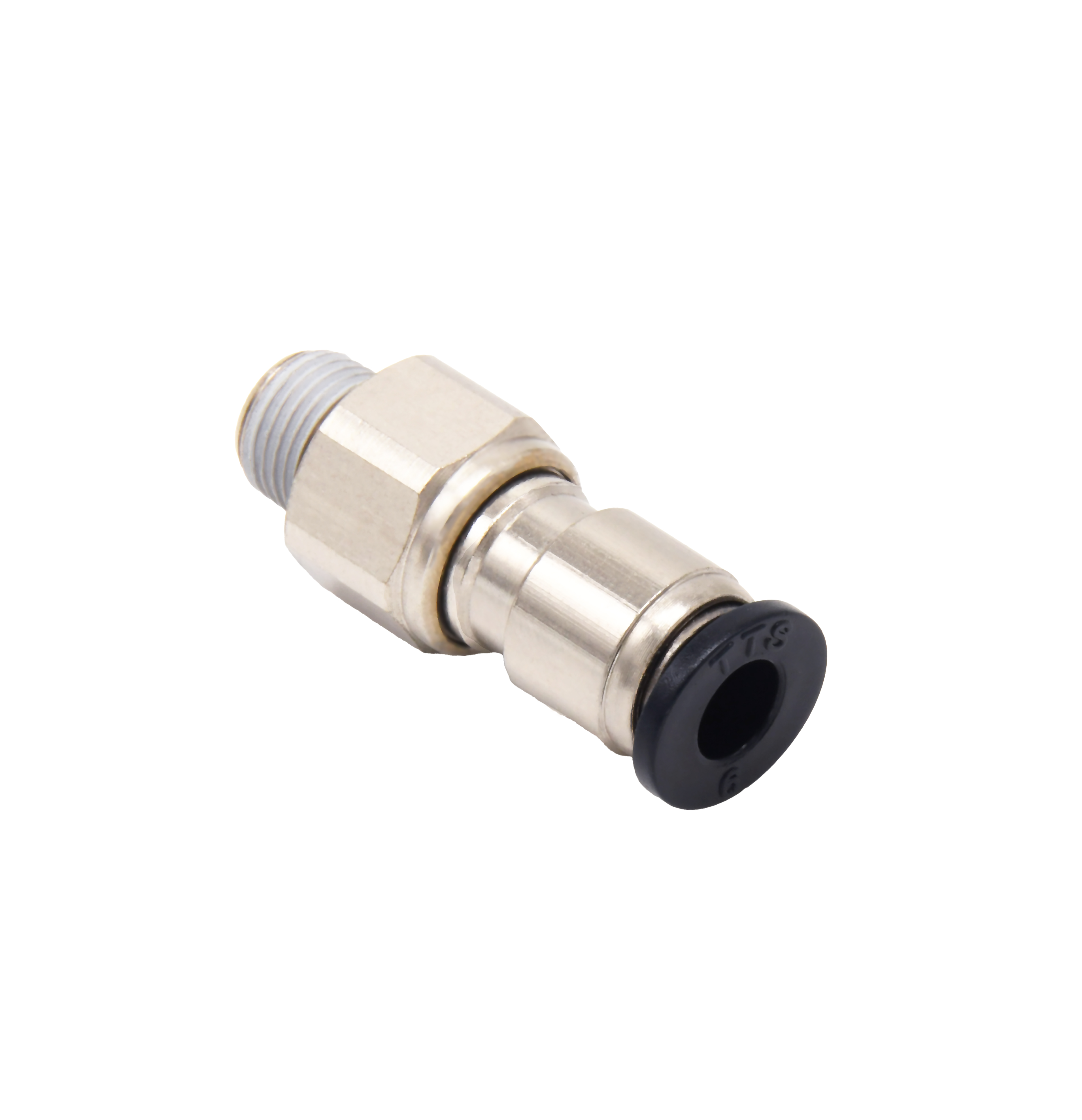

TRC旋轉接頭

TRC 旋轉接頭 Rotary Joint

▋特點

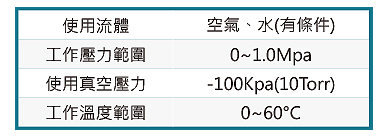

▋技術條件

機器擺動部位、回轉部位配管用接頭。
回轉部分採用軸承，可用於快速擺動部位、
高速回轉部位。

使用流體	空氣、水(有條件)
工作壓力範圍	0~1.0Mpa
使用真空壓力	-100Kpa(10Torr)
工作溫度範圍	0~60°C

▋結構示意圖

TRC 旋轉接頭

▋旋轉接頭容許轉速

管子尺寸	Φ4mm	Φ6mm.Φ1/4mm	Φ8mm.Φ5/16mm	Φ10mm.Φ3/8mm	Φ12mm.Φ1/2mm
允許轉速	500r.p.m		400r.p.m	300r.p.m	250r.p.m

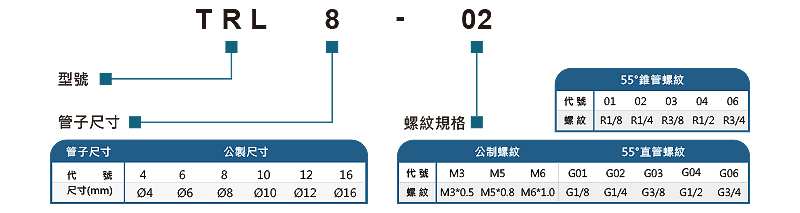

▋訂貨型號(例)

	55°錐管螺紋
代號	01	02	03	04	06
螺紋	R1/8	R1/4	R3/8	R1/2	R3/4

管子尺寸	公制尺寸
代號	4	6	8	10	12	16
尺寸(mm)	ø4	ø6	ø8	ø10	ø12	ø16

	公制螺紋			55°直管螺紋
代號	M3	M5	M6	G01	G02	G03	G04	G06
螺紋	M3*0.5	M5*0.8	M6*1.0	G1/8	G1/4	G3/8	G1/2	G3/4
